协成光储充荷一体化微电网平台
- 概述
协成科技推出的 S-cloud2.0 平台，是一款微电网智慧能源管理平台。它在 S-cloud 的基础上，将光伏系统、储能系统、充电桩系统、电力监控系统等子系统进行整合，实现了源网荷储充一体化柔性控制，达成了互联、互通、互动。
该平台具备实时监视、能源分析、智能预测、动态调配等功能，支持源网荷储充一体化控制，能够助力企业能效管理和配网升级。随着分布式新能源的普及以及在能源结构中占比不断提升，配网升级需求日益凸显。S-cloud2.0 平台有效顺应这一趋势，一方面，它能帮助企业实现能效管理，优化企业内部运行，降低运营成本；另一方面，它也能缓解新型负荷并网带来的压力，推动能源系统的稳定且低碳发展 。

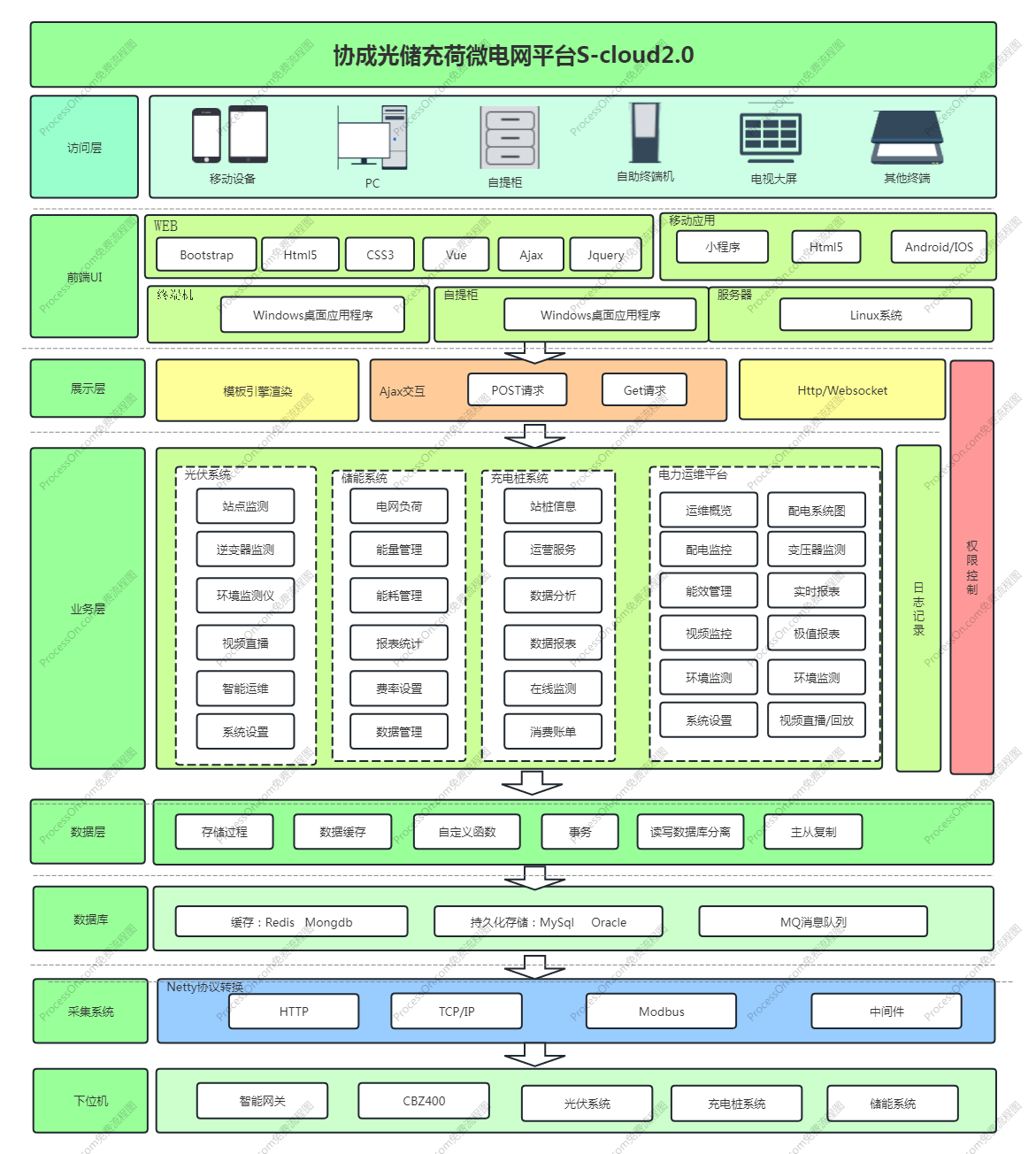

- 平台架构与功能
协成光储充荷微电网平台S-cloud2.0是融合了物联网 IoT、大数据、云计算、人工智能 AI 等现代信息技术的先进系统，主要用于能源使用的监测、控制与优化，旨在提升能源利用效率，减少能源浪费。
该平台通过在企业内部源、网、荷、储、充的各个关键节点，安装了协成科技自主研发的各类采集器。同时，借助先进的控制、采集、计量、和通信技术，将光伏、风力、储能系统、可控负荷、充电桩系统以及电能有机聚合。平台能够依据实时的电网价格、用电负荷以及电网调度指令等信息，灵活调整微电网控制策略，并将指令下发至储能、充电桩、逆变器等系统与设备，确保企业微电网始终处于安全、可靠、节约、高效、经济且低碳的运行状态。
- 子系统介绍
- 光伏发电监控系统
光伏监控系统是一套针对光伏电站运行状态进行全方位监测、分析与管理的智能系统。其架构涵盖多个关键部分，包括前端数据采集层，通过各类传感器和智能设备，实时收集光伏电站内各个组件的数据；数据传输层，运用有线或无线通信技术，将采集到的数据快速、稳定地传输至监控中心；以及监控中心的数据分析与处理平台，对接收的数据进行深度挖掘和分析。

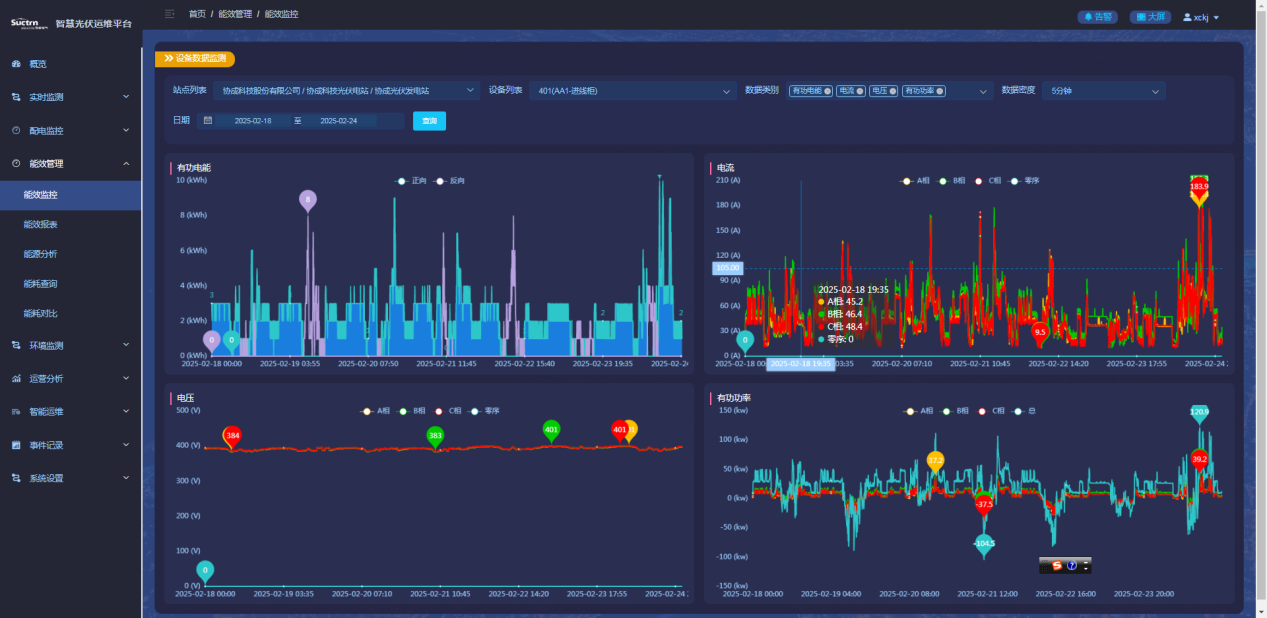

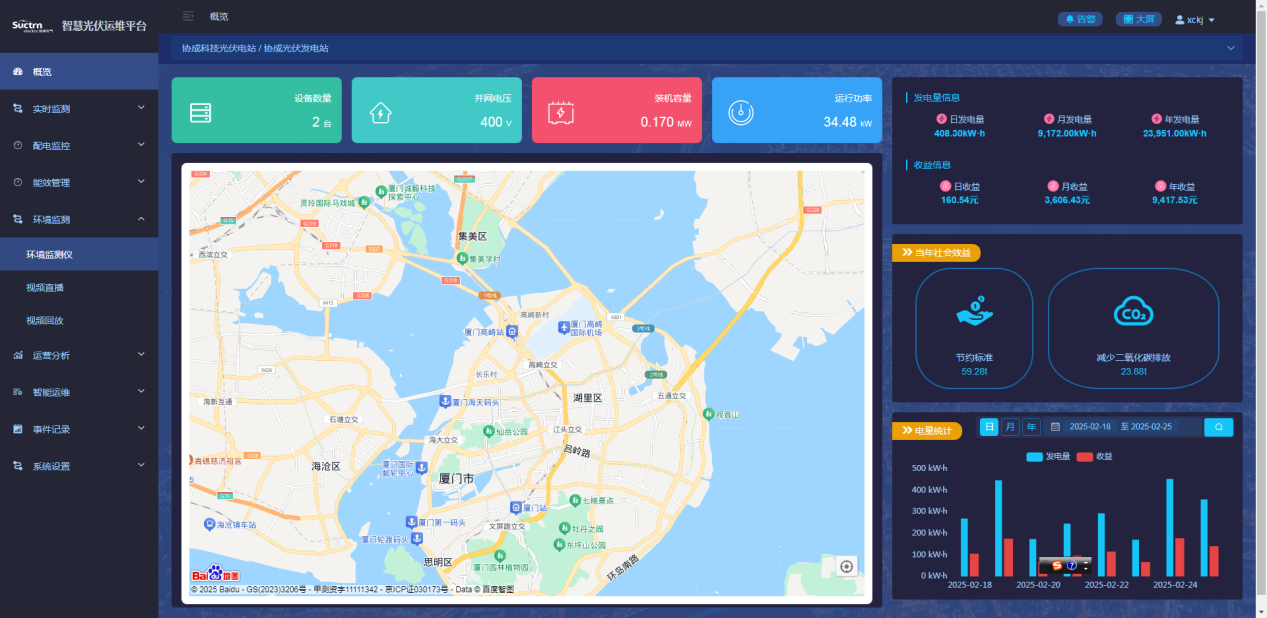

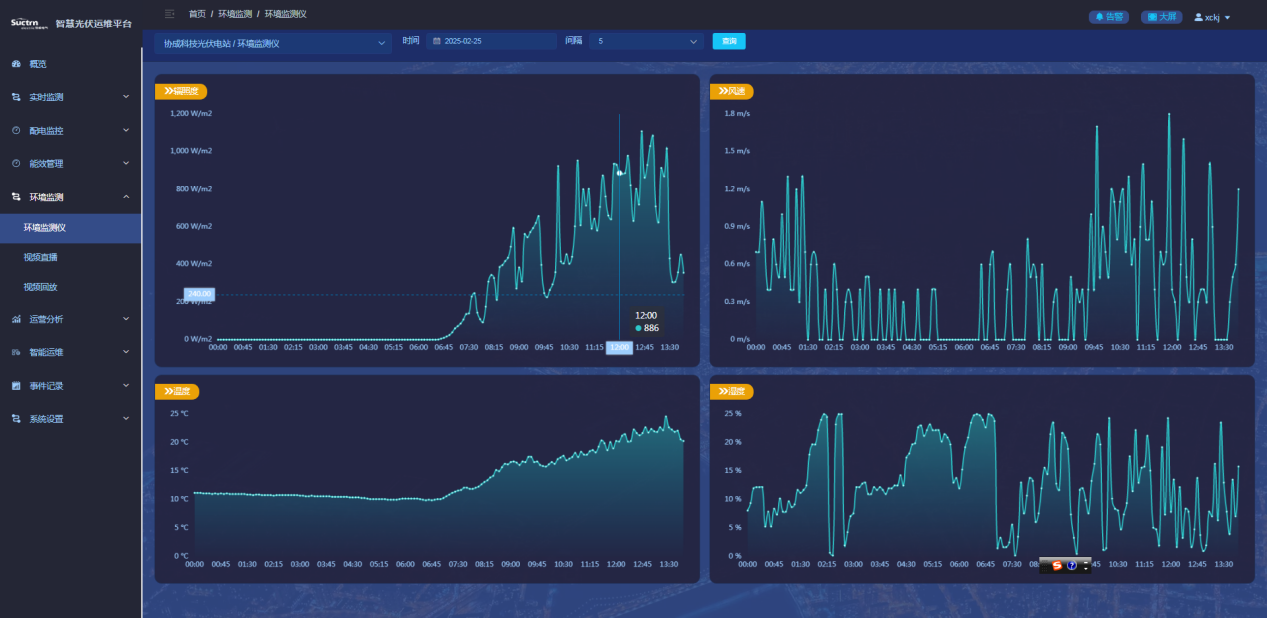

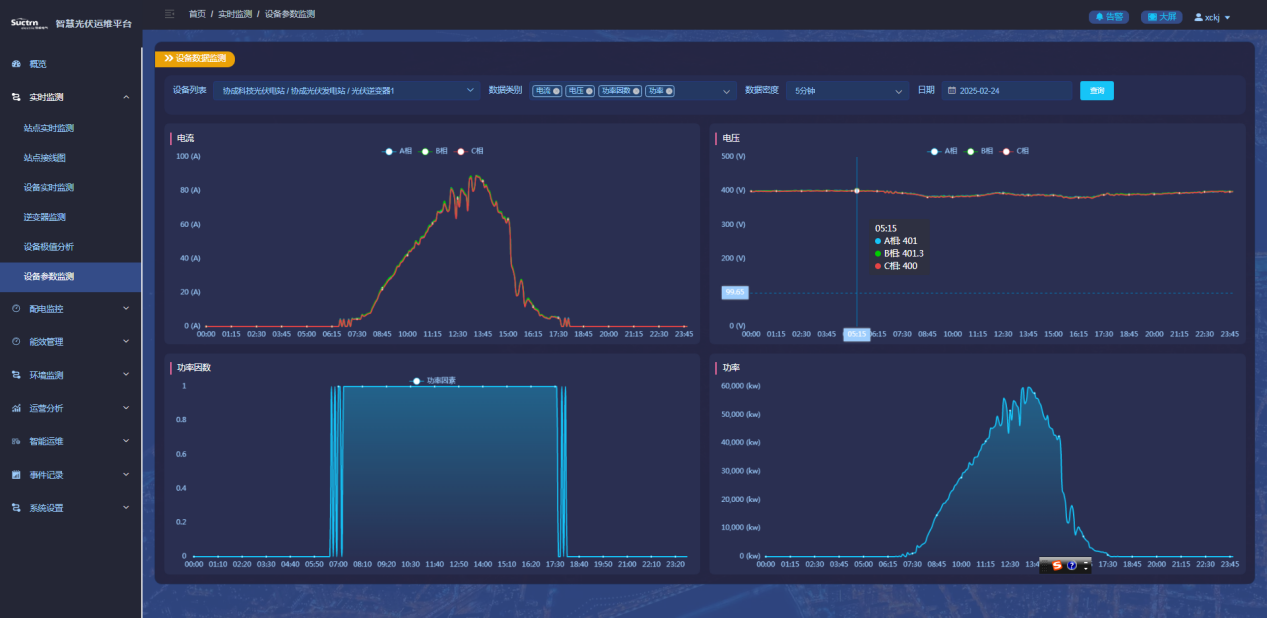

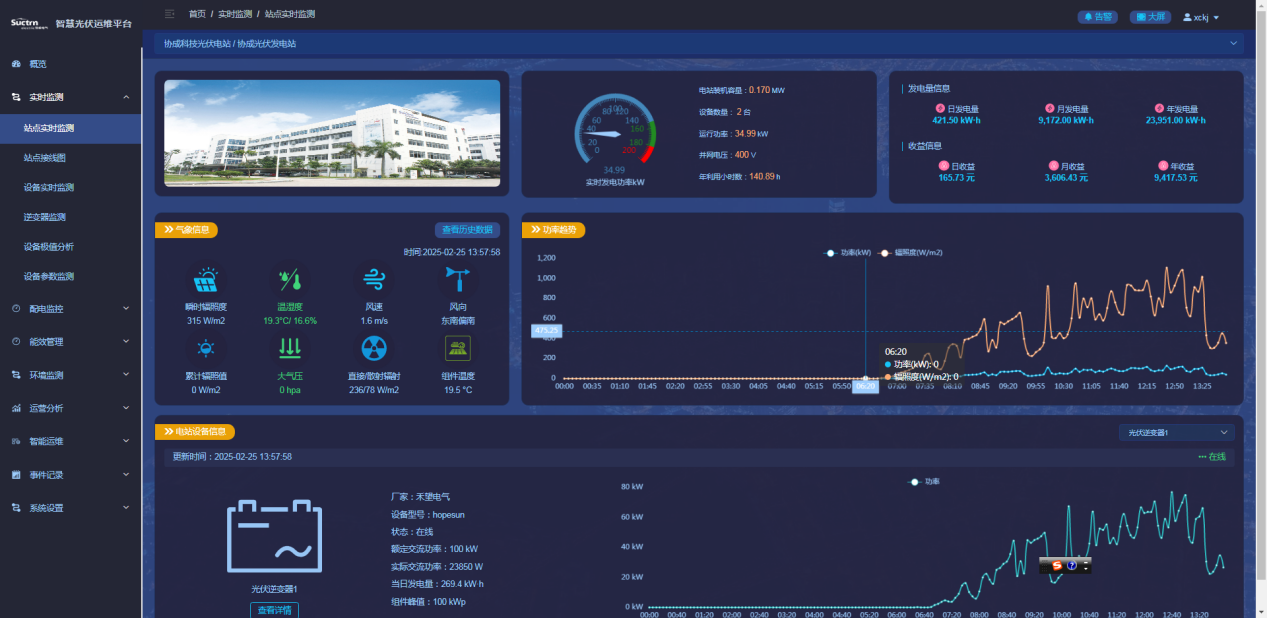

系统主要界面：
- 工商业储能系统
随着全球能源需求的增长和环境问题的日益严重，提高能源利用效率已成为我们面临的重要挑战。在这个过程中，储能系统作为一种科技解决方案，正在逐渐受到人们的关注。为此协成科技通过深入探讨储能系统的原理、开发了这套储能系统、它通常由电池、超级电容器、飞轮等储能元件组成，并通过电力转换器将电网电力或太阳能等可再生能源储存起来。当需要使用能量时，储能系统可以将储存的能量释放出来，以满足用电需求。

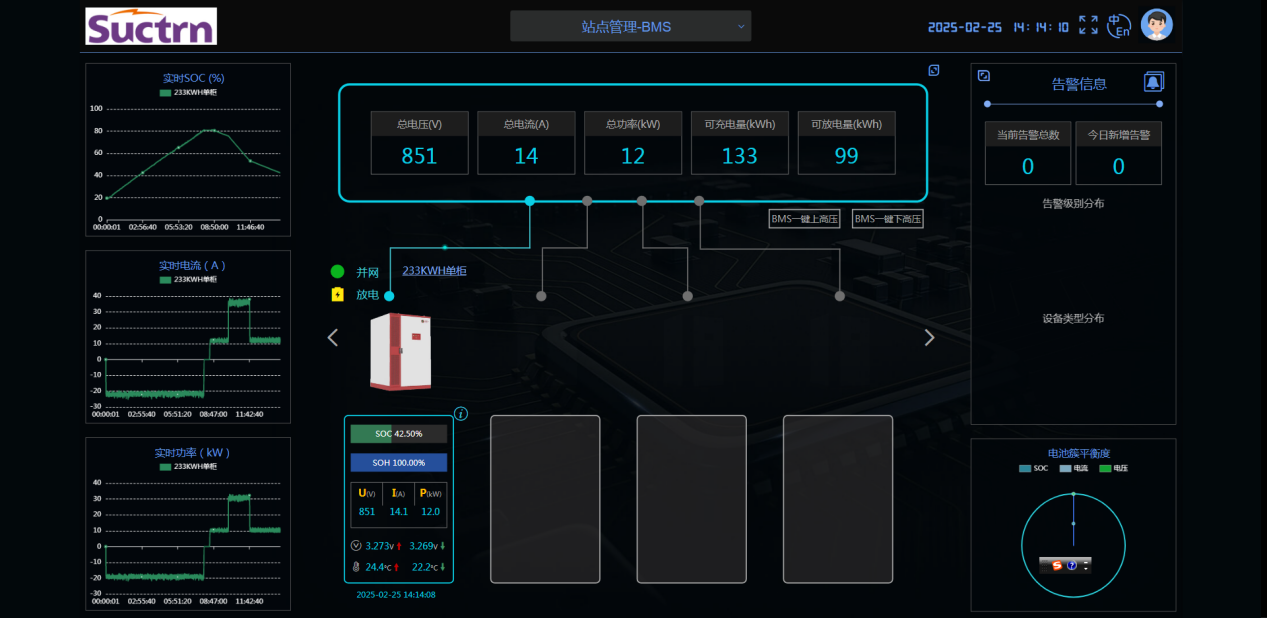

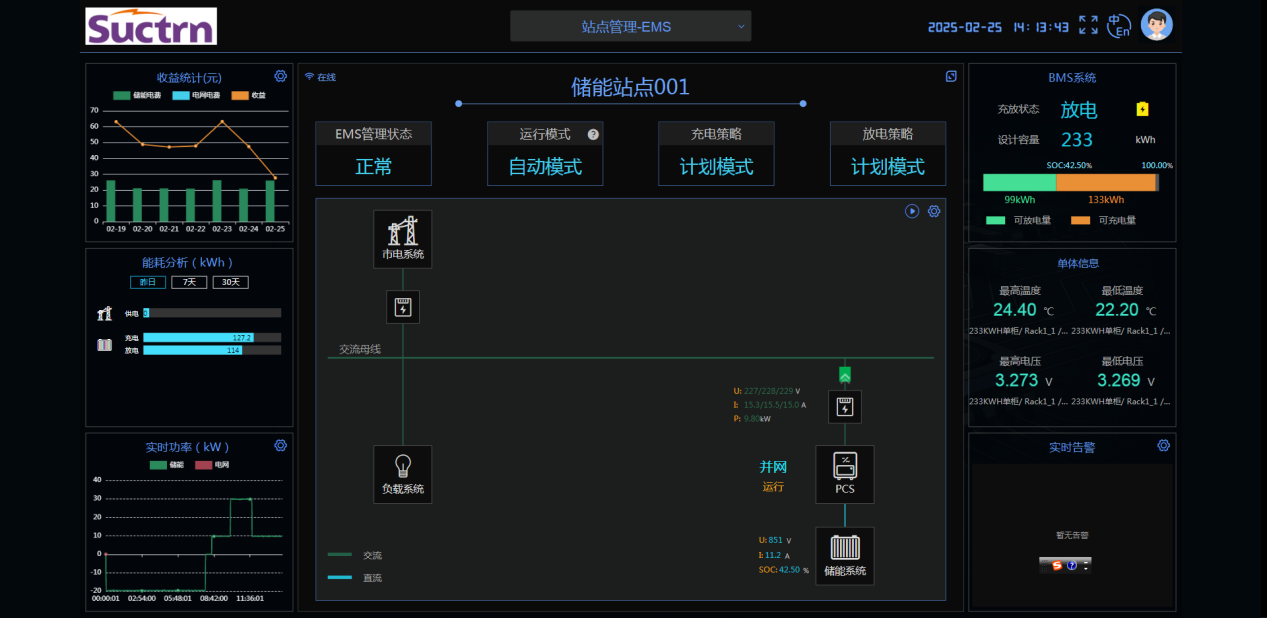

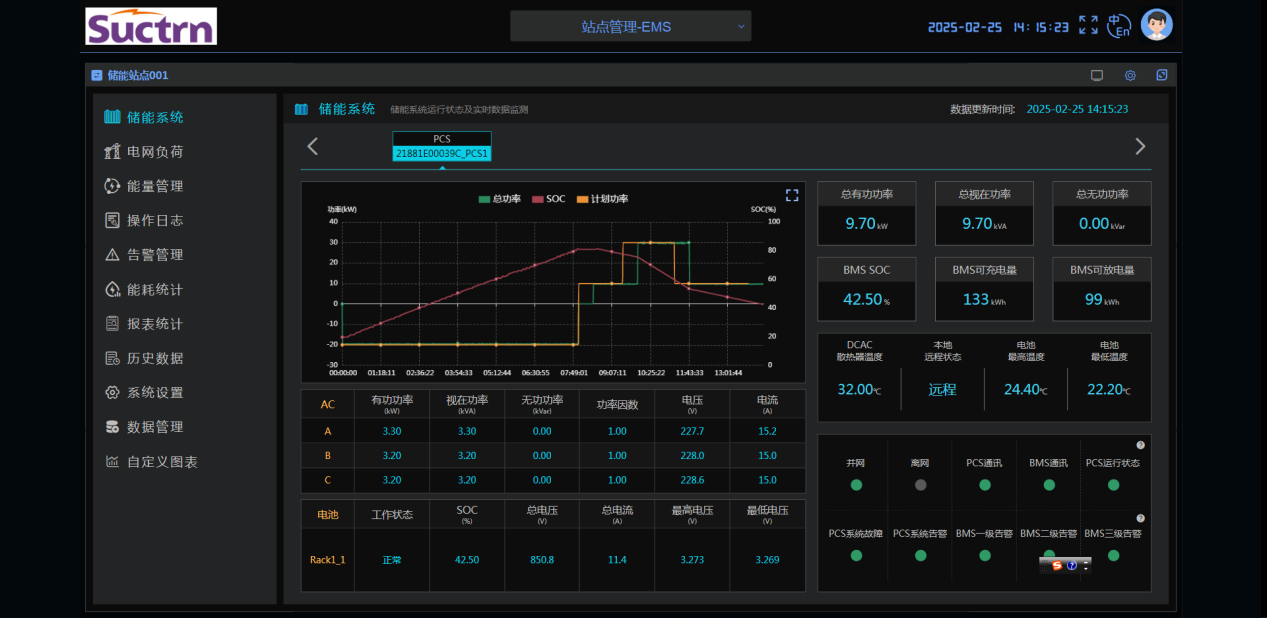

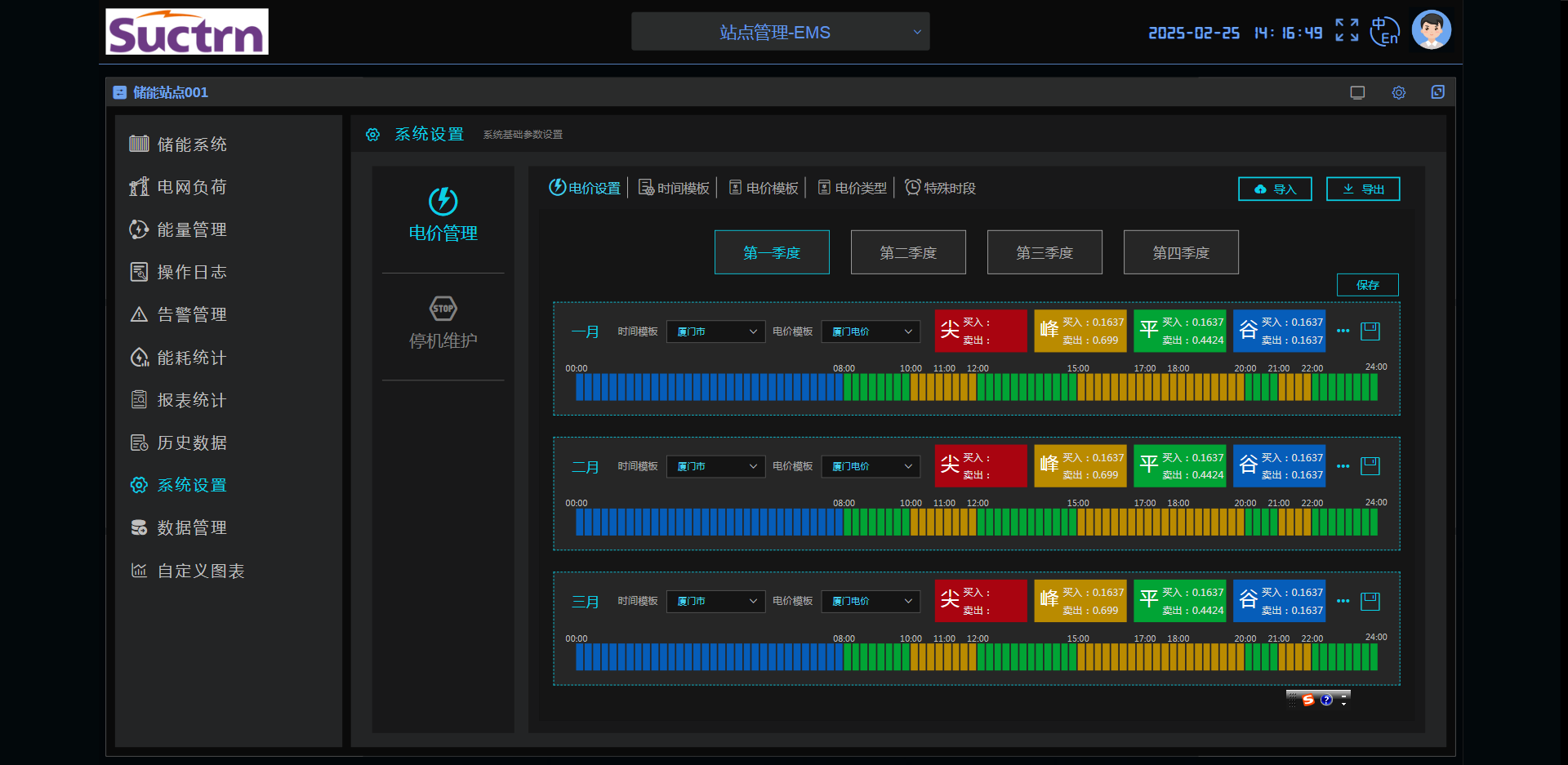

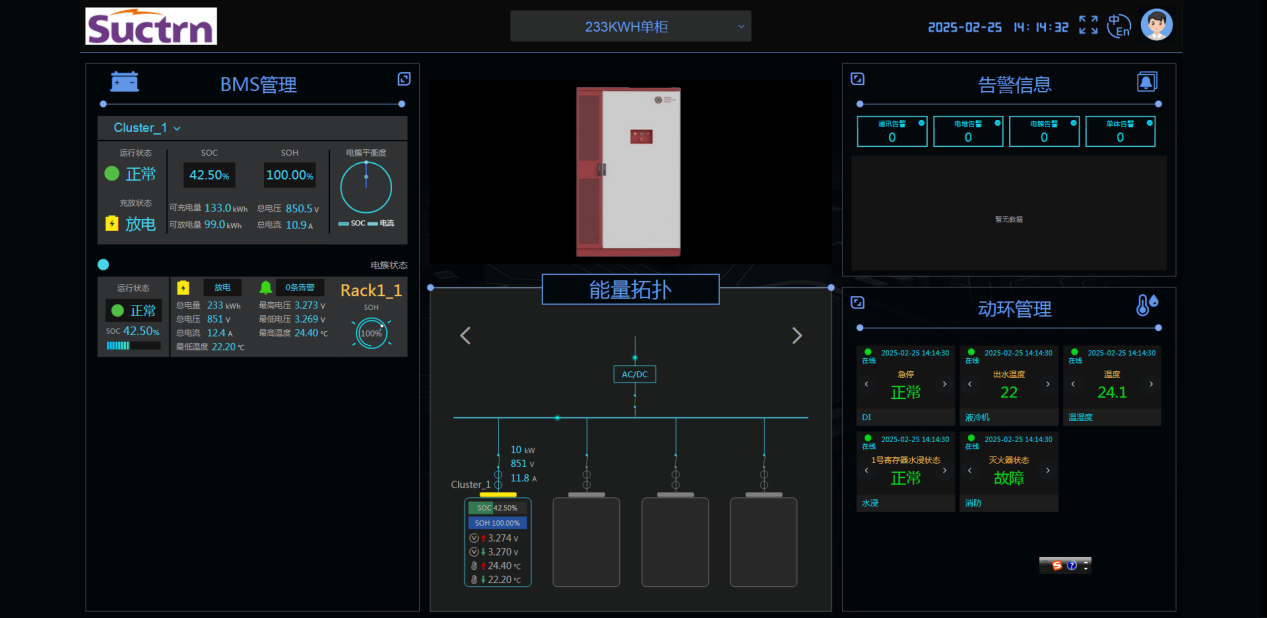

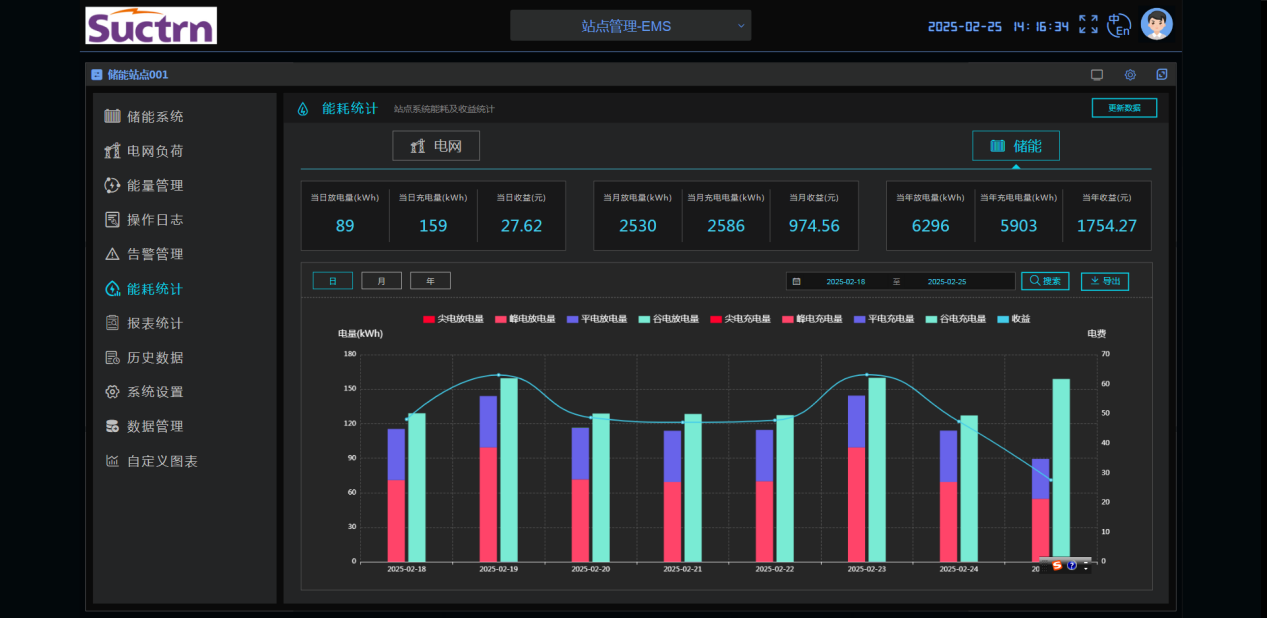

系统主要界面：
- 充电桩监控管理系统
充电桩监控管理系统是一个综合性的智能管理体系，其架构主要包含感知层、网络层和应用层。感知层由分布在各个充电桩和充电站环境中的各类传感器、智能电表、摄像头等设备构成，负责实时采集充电数据、设备状态以及环境参数等信息。网络层通过有线（如以太网）或无线（如 4G/5G、Wi-Fi）通信技术，将感知层收集的数据传输至应用层。应用层则是系统的核心控制与管理中枢，由监控服务器、数据存储设备和用户交互界面组成，实现数据的分析处理、监控指令、充电指令等下达以及用户与系统的界面交互操作。

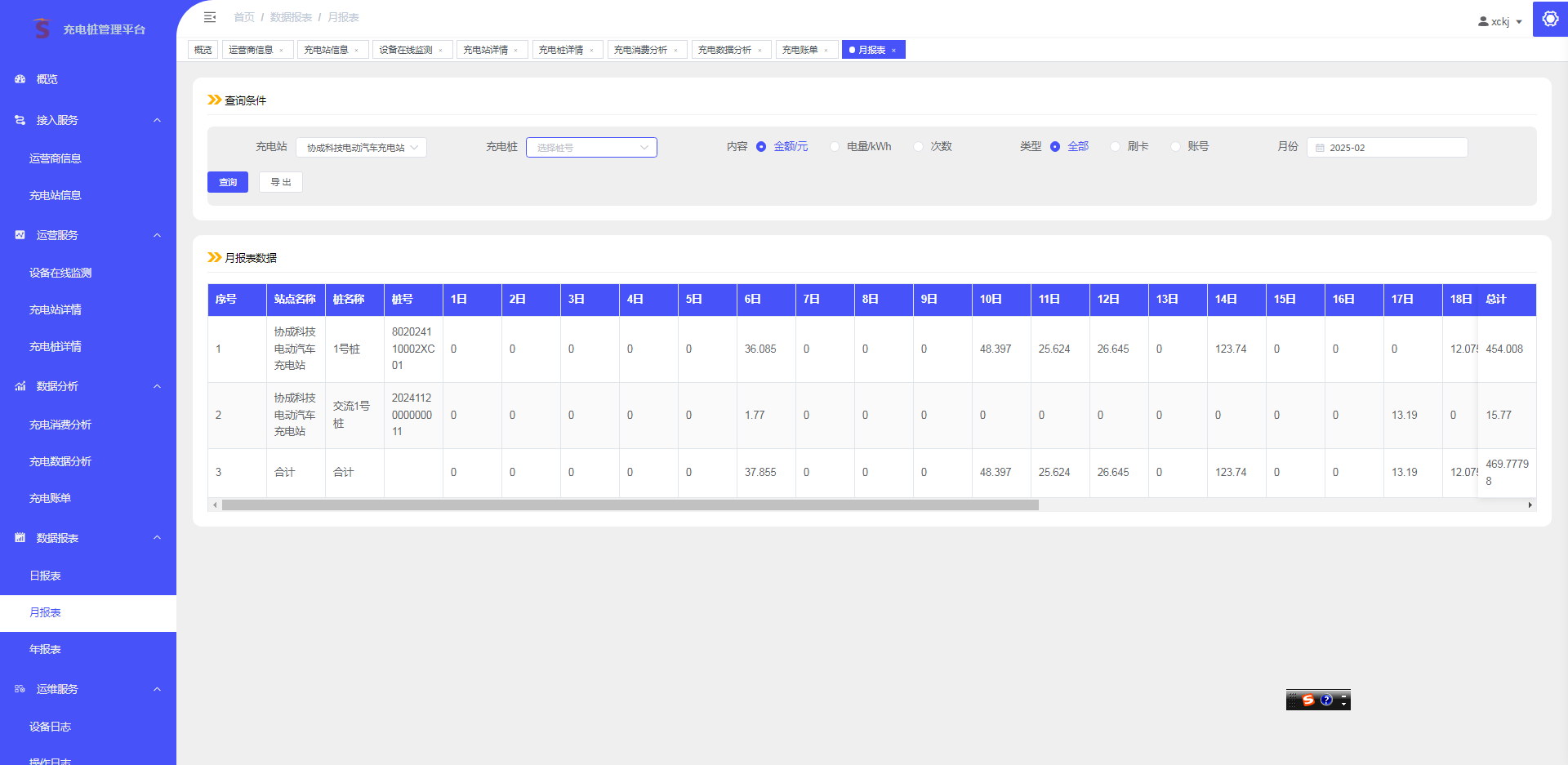

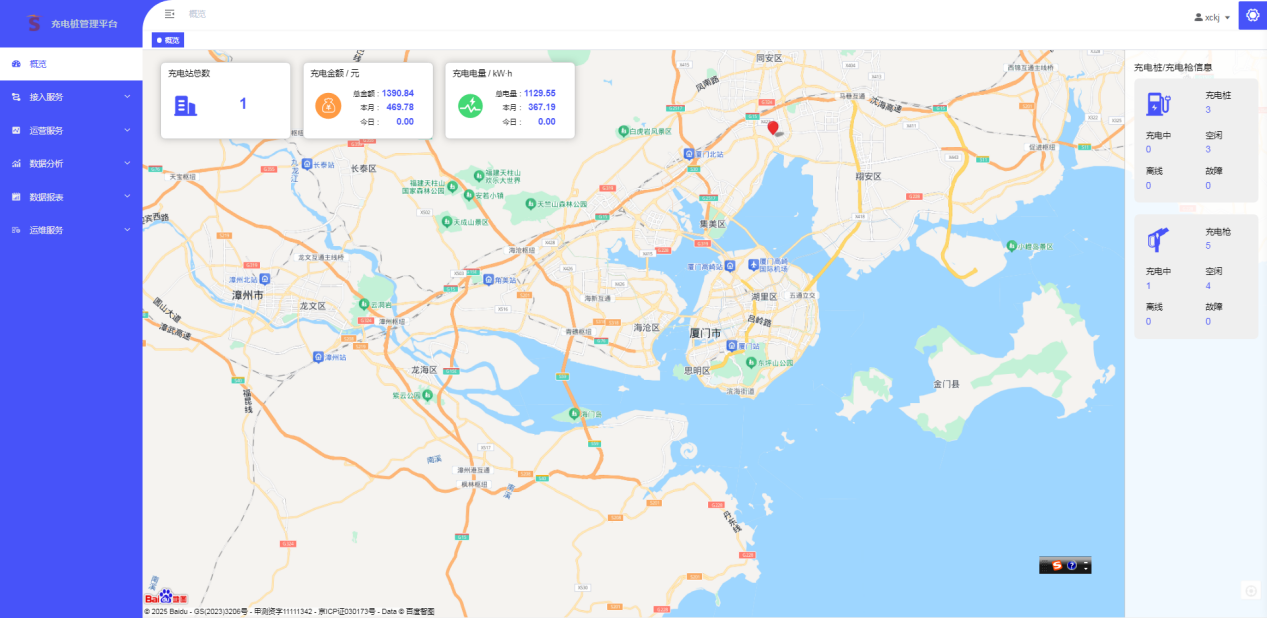

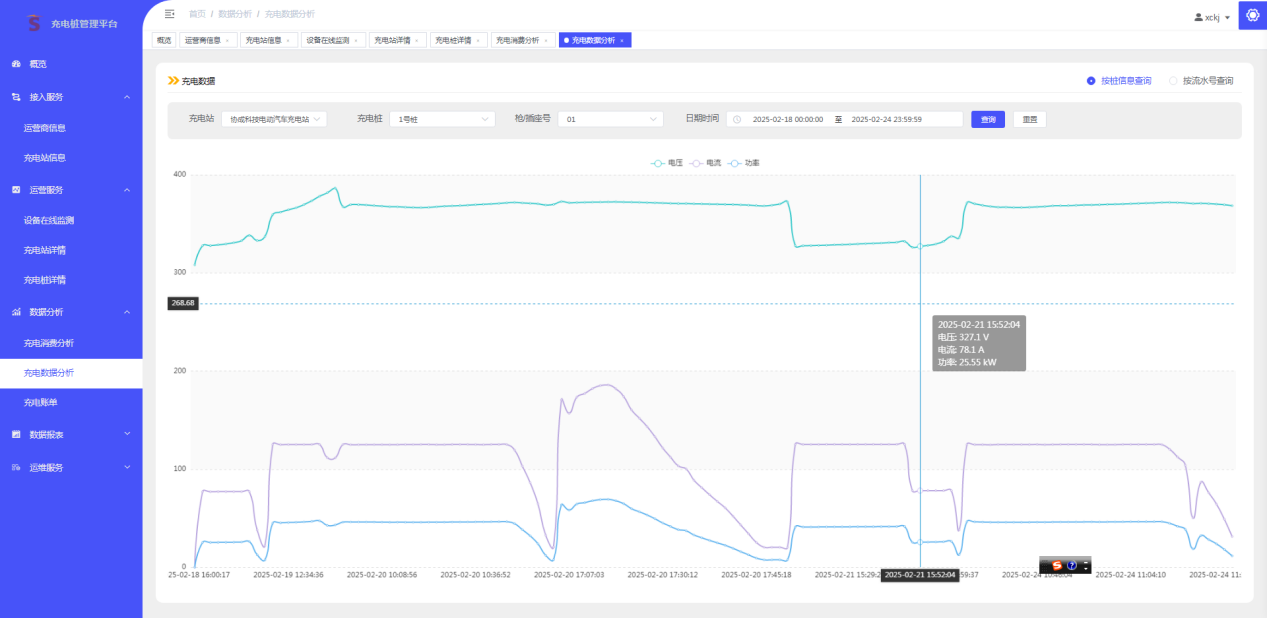

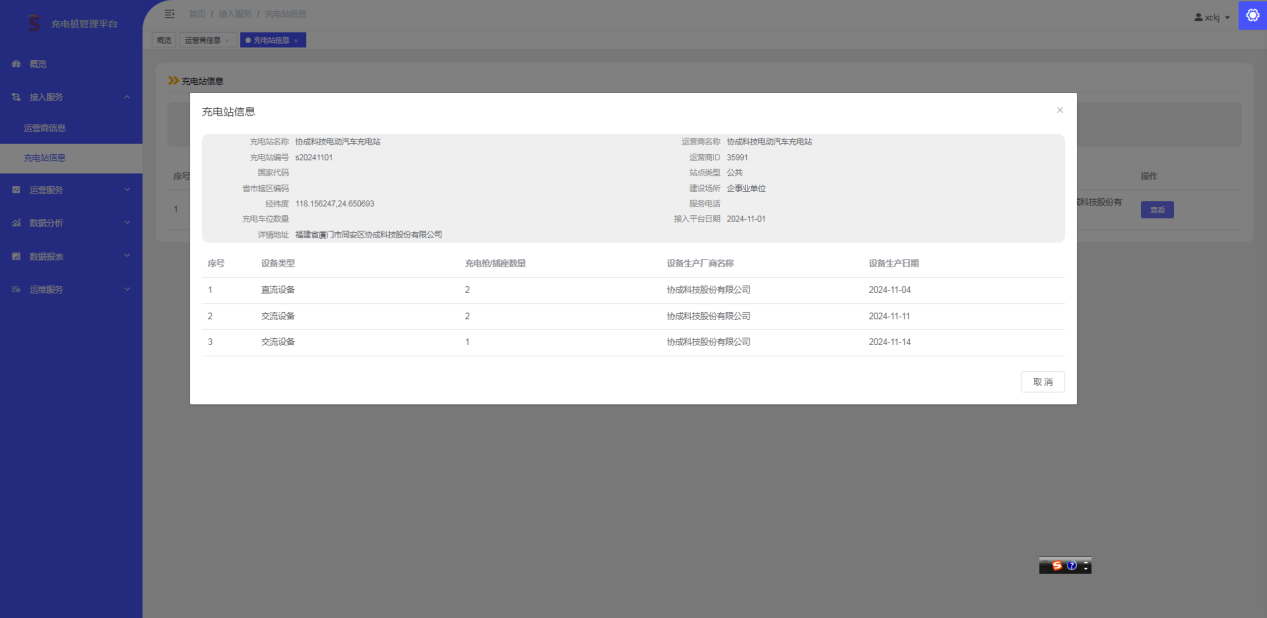

系统主要界面：
- 电力监控系统

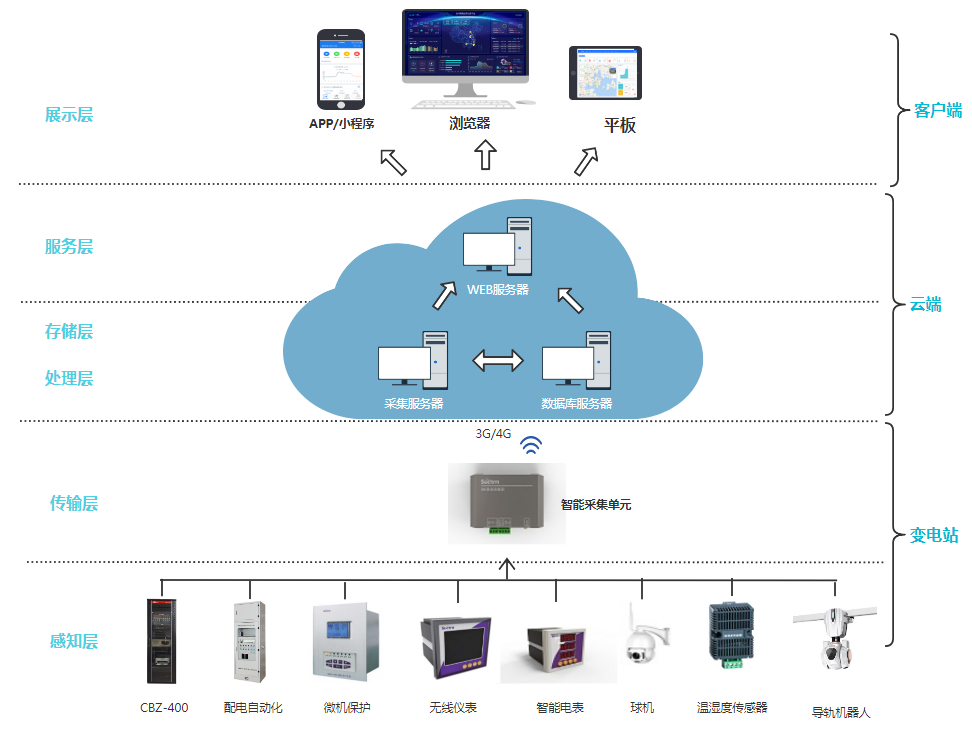

伴随着科技飞速的进步、泛在电力物联网的普及、电力设备和系统智能化程度极大提高，用户对于供电可靠性和电能质量的要求不断增强。于是，基于云计算、大数据、移动通讯等技术的电力智能运维系统取代传统的电力运维已成必然。Suctrncloud-1000是一套由协成科技自主研发、在CBZ-400的基础上，运用移动互联网、边缘计算、云计算、大数据等先进技术与传统的电力运维相结合进行升级，实现电力设备的智能化运维，为企事业用户提供集远程数据监控、资产管理、运维服务、数据托管为一体，打造无人值守、24小时全方位监视的一站式服务。
系统主要界面：

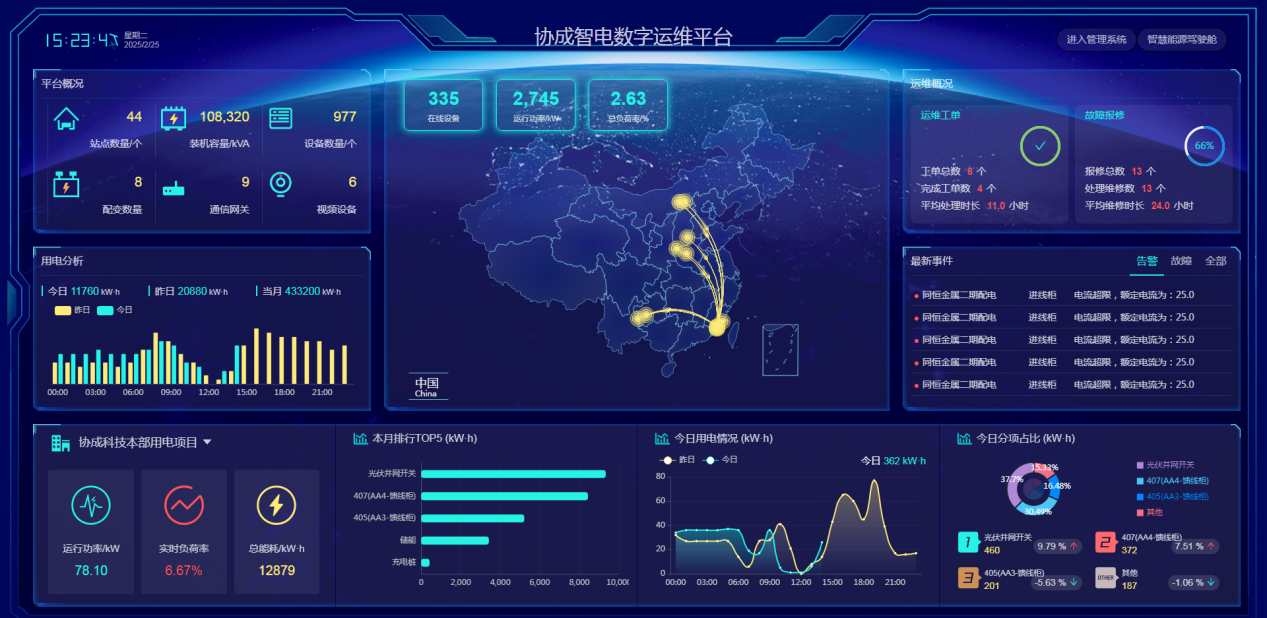

大屏展示
通过大屏展示可以整体了解平台的运行情况，包括当前接入的站点数量、装机容量、在线设备数量、通讯网关、视频设备数量、总运行功率、总负荷率、还有当前运维的概况、最新事件记录、今日昨日、当月的用电分析情况、当前变电所的用电排行、分项占比等曲线信息。

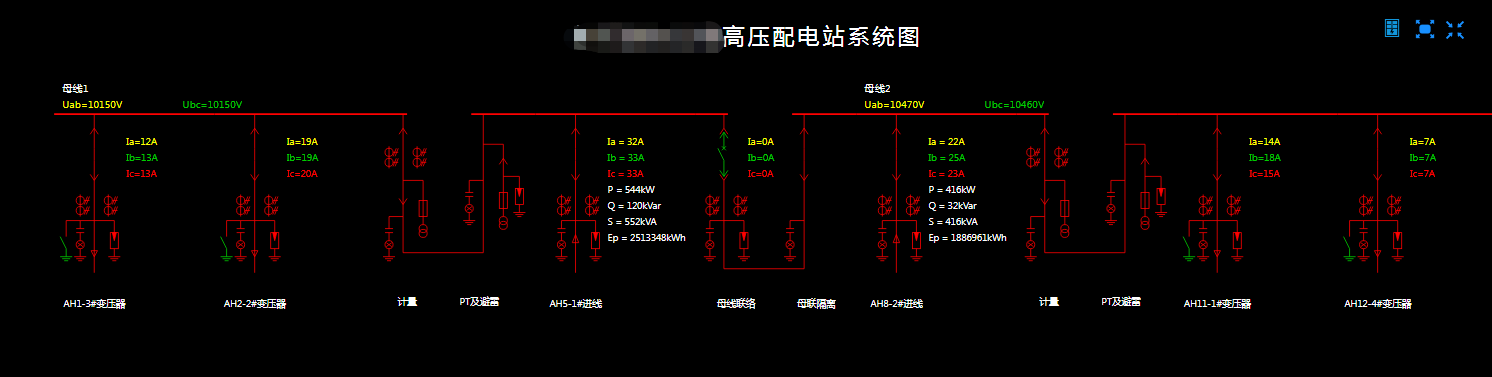

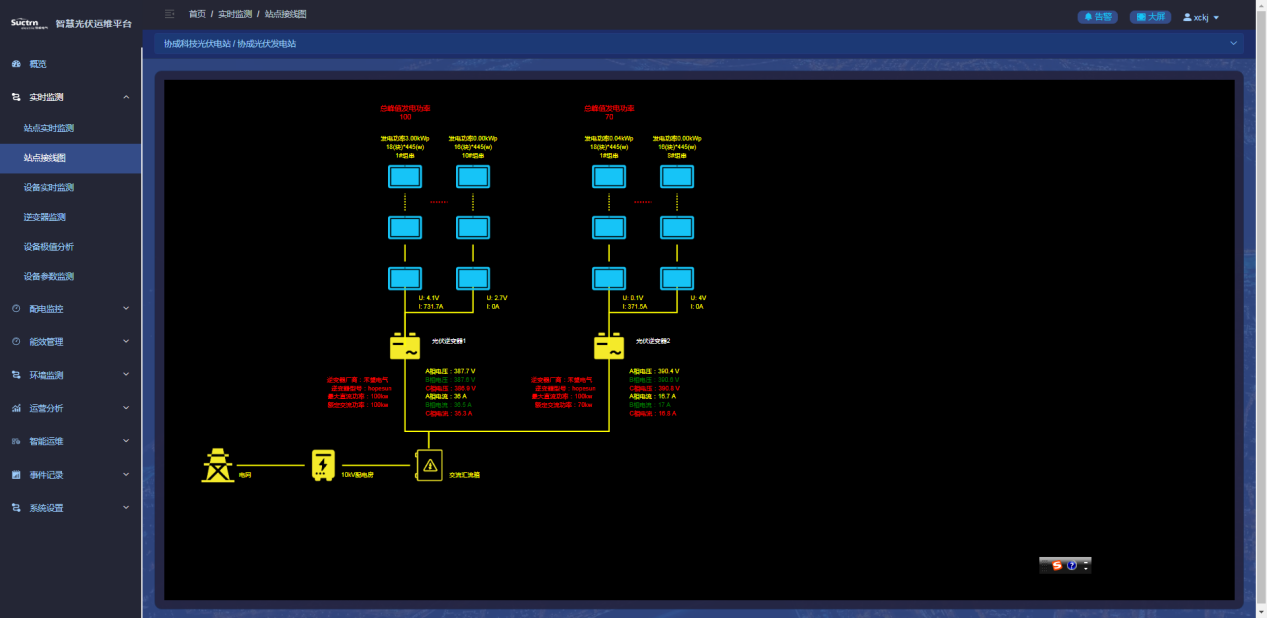

一次系统图

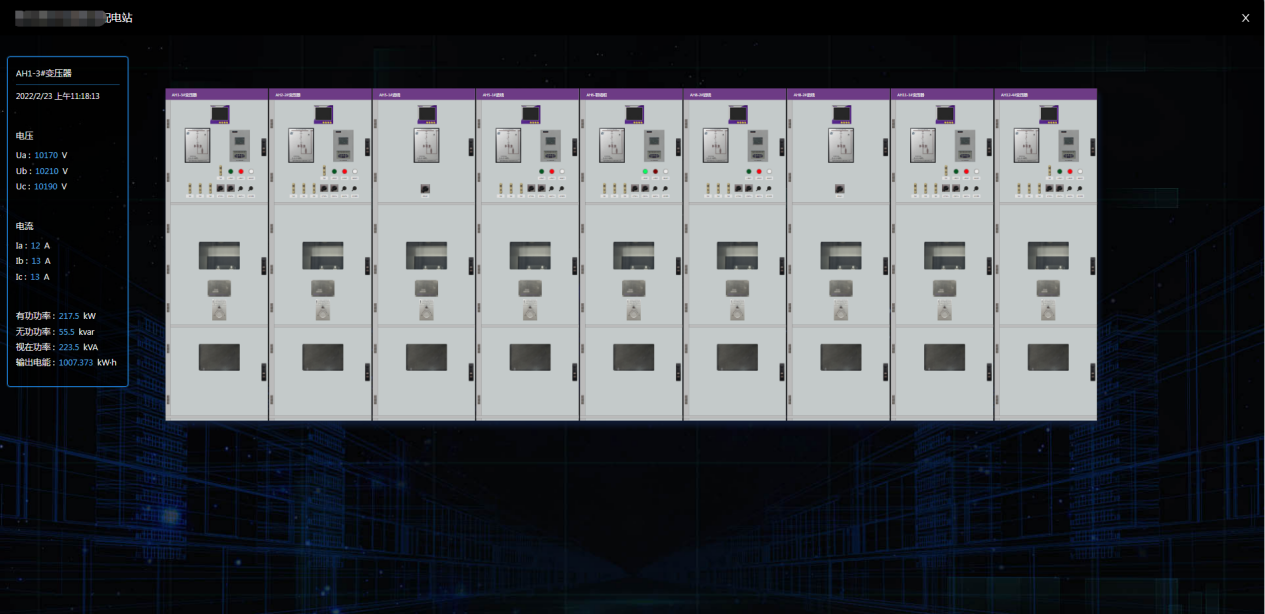

通过后台配置、生成一次配电高低压系统图或是配电柜实景图、它可以实时监测和遥控（分合闸）变电所每个回路用电情况、便于在线查看。点击某个配电回路后可以查询该配电回路的各类详细用电参数、包括电流、电压、功率、频率、电能等实时值和它们的最小值、最大值、平均值；

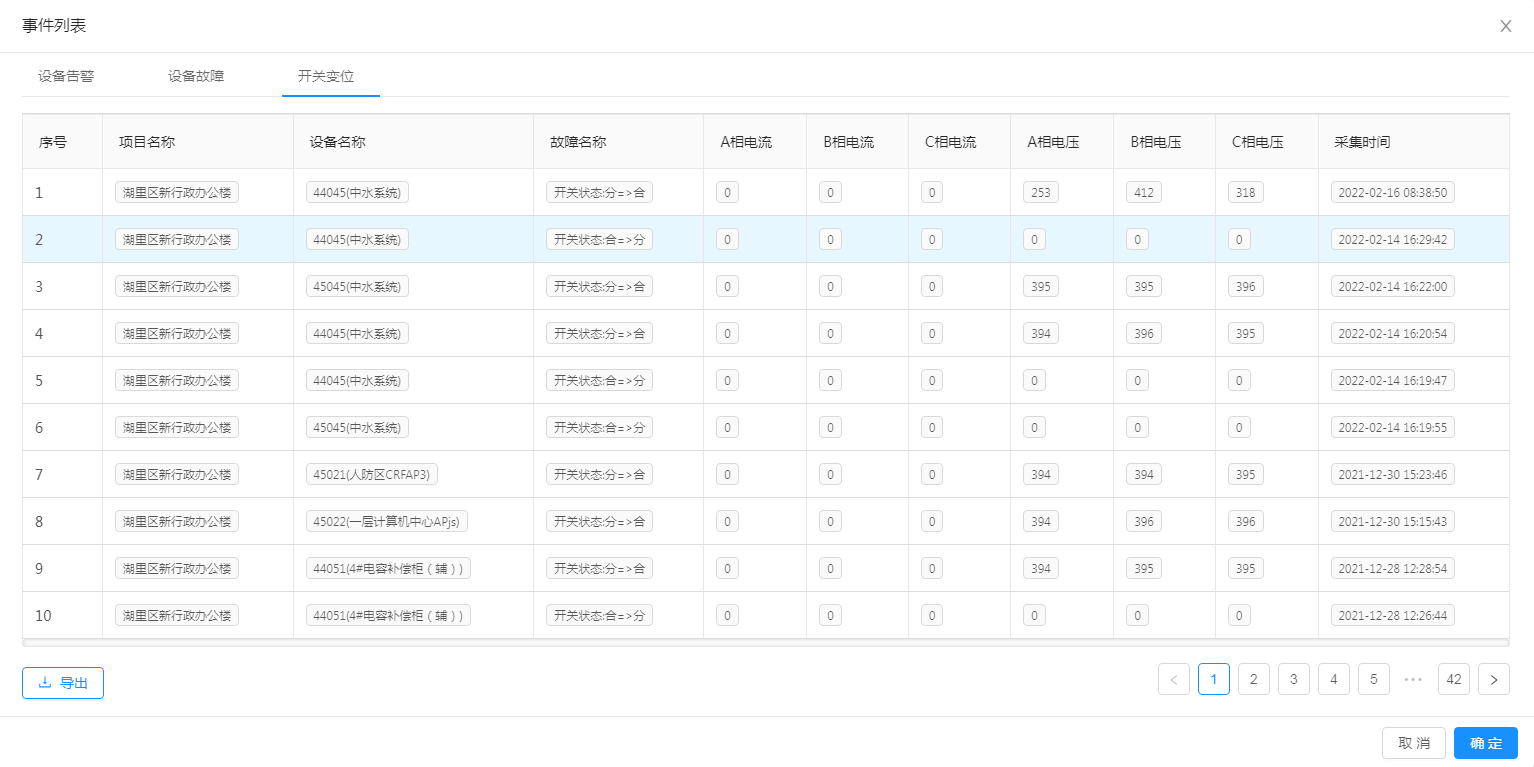

故障报警
可根据实际运行情况进行设备告警、包括遥信变位告警（开关跳闸）、遥测越限告警（过压、欠压、过流、线缆温度过高、绕组温度过高等）、运行报警（仪表离线、网关离线、通信异常等），并将接收到的报警信息通过网页端声音提示、公众号、短信、邮件等媒介推送到用户面前，告警上下限可以根据现场灵活配置；

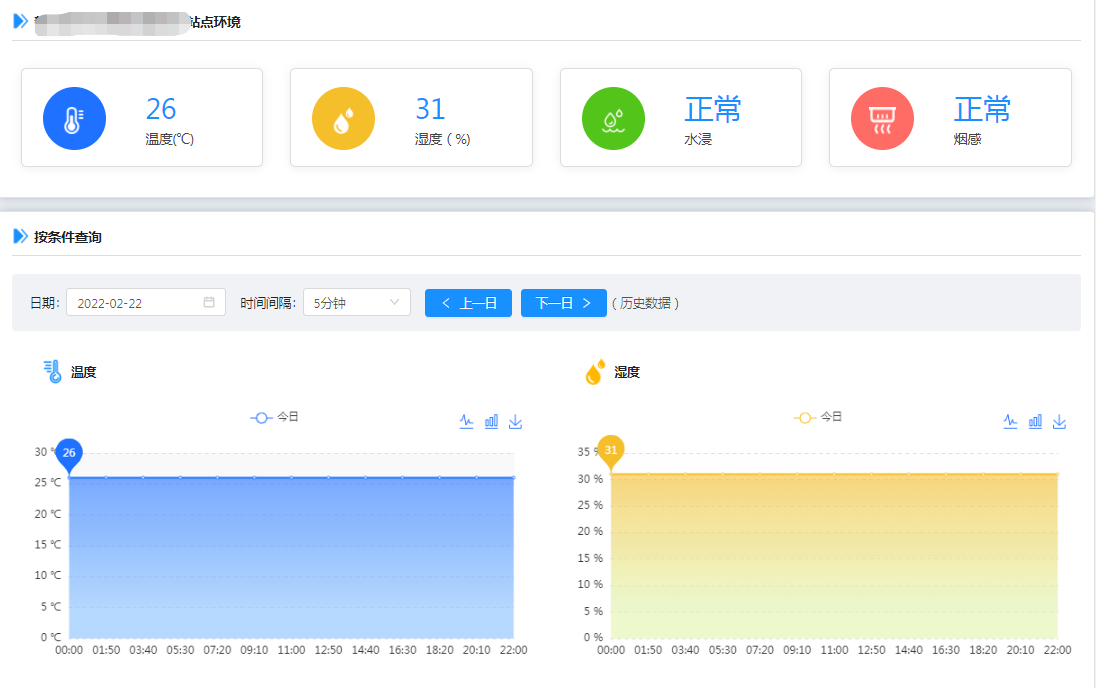

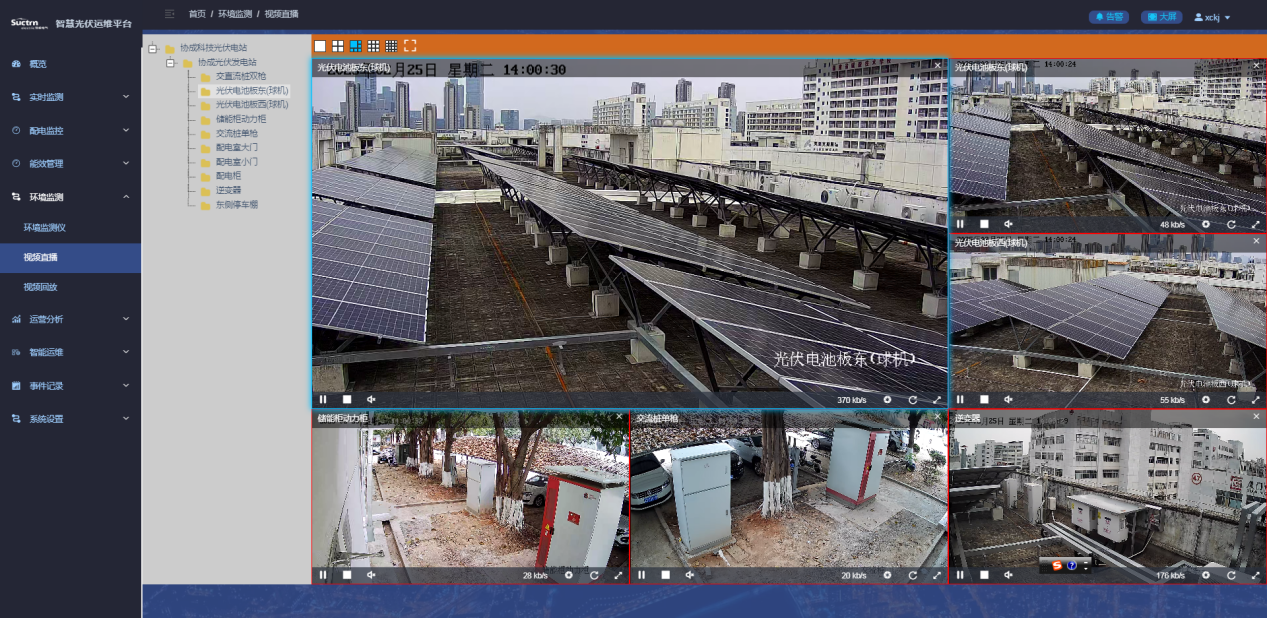

环境检测
实时监测变电所每一天的运行环境、包括环境温湿度、水浸、烟感、出现异常时可以进行相应的告警推送和反馈、并可以实现联动功能、当配电室环境出现异常时、摄像头主动抓拍图片、推送给用户，也可以支持视频的直播、录像回放等；
能效分析
系统支持按照配电回路、比如：分项、支路、区域、部门等分类统计每时、每天、每月、每年的用电数据，并进行同环比分析；按尖、峰、平、谷统计各配电回路的用电量以及用电金额；按月统计每个回路的需求量及发生值，为企业需量申报提供依据；
- 案例
协成科技本部微电网项目
光伏容量：170kw
储能容量：233Kwh*3
充电桩：一台80kw充电桩、两台7kw交流桩
光伏、风电采用0.4kV并入市电
客户需求：需要将现场的光伏发电平台、储能系统、充电桩云平台、做系统集成，实现 三个系统用一个平台集中监测。
解决方案：
光伏发电云平台通过http接口协议将数据上传到S-cloud2.0平台
储能系统通过订阅mqtt协议、将数据发送到S-cloud2.0平台
充电桩云平台通过http接口协议将数据上传到S-cloud2.0平台
平台展示：
五、总结
光储充荷一体化平台的核心要义是把光伏发电、储能系统、充电桩进行有机融合，构建起一个兼具高效性与灵活性的能源管理系统。该系统优势显著，主要体现在以下几个方面：
提高光伏消纳率：借助储能系统，光伏发电产生的多余电能得以妥善储存，避免出现浪费现象，并且在能源需求时段能够及时释放，极大地提高了光伏发电的利用效率。
削峰填谷，降低用电成本：储能系统具备在电价低谷时充电，在电价高峰时放电的功能，企业可借此特性，有效降低电费支出，实现更经济的用电模式。
保障电力供应稳定性：当电网出现不稳定状况或者遭遇停电时，储能系统能够迅速切换为备用电源，保障关键负荷的持续稳定供电，减少因停电造成的损失。
减少对电网的冲击：通过有序安排充电以及利用储能系统进行调节，光储充一体化系统能够有效缓解充电桩对局部电网造成的冲击，防止变压器出现过载情况，维护电网的稳定运行。
- 产品描述
- 技术特点
- 主要技术参数
-
- 商品名称: 协成光储充荷一体化微电网平台
- 概述
协成科技推出的 S-cloud2.0 平台，是一款微电网智慧能源管理平台。它在 S-cloud 的基础上，将光伏系统、储能系统、充电桩系统、电力监控系统等子系统进行整合，实现了源网荷储充一体化柔性控制，达成了互联、互通、互动。
该平台具备实时监视、能源分析、智能预测、动态调配等功能，支持源网荷储充一体化控制，能够助力企业能效管理和配网升级。随着分布式新能源的普及以及在能源结构中占比不断提升，配网升级需求日益凸显。S-cloud2.0 平台有效顺应这一趋势，一方面，它能帮助企业实现能效管理，优化企业内部运行，降低运营成本；另一方面，它也能缓解新型负荷并网带来的压力，推动能源系统的稳定且低碳发展 。
- 平台架构与功能
协成光储充荷微电网平台S-cloud2.0是融合了物联网 IoT、大数据、云计算、人工智能 AI 等现代信息技术的先进系统，主要用于能源使用的监测、控制与优化，旨在提升能源利用效率，减少能源浪费。
该平台通过在企业内部源、网、荷、储、充的各个关键节点，安装了协成科技自主研发的各类采集器。同时，借助先进的控制、采集、计量、和通信技术，将光伏、风力、储能系统、可控负荷、充电桩系统以及电能有机聚合。平台能够依据实时的电网价格、用电负荷以及电网调度指令等信息，灵活调整微电网控制策略，并将指令下发至储能、充电桩、逆变器等系统与设备，确保企业微电网始终处于安全、可靠、节约、高效、经济且低碳的运行状态。
- 子系统介绍
- 光伏发电监控系统
光伏监控系统是一套针对光伏电站运行状态进行全方位监测、分析与管理的智能系统。其架构涵盖多个关键部分，包括前端数据采集层，通过各类传感器和智能设备，实时收集光伏电站内各个组件的数据；数据传输层，运用有线或无线通信技术，将采集到的数据快速、稳定地传输至监控中心；以及监控中心的数据分析与处理平台，对接收的数据进行深度挖掘和分析。
系统主要界面：
- 工商业储能系统
随着全球能源需求的增长和环境问题的日益严重，提高能源利用效率已成为我们面临的重要挑战。在这个过程中，储能系统作为一种科技解决方案，正在逐渐受到人们的关注。为此协成科技通过深入探讨储能系统的原理、开发了这套储能系统、它通常由电池、超级电容器、飞轮等储能元件组成，并通过电力转换器将电网电力或太阳能等可再生能源储存起来。当需要使用能量时，储能系统可以将储存的能量释放出来，以满足用电需求。
系统主要界面：
- 充电桩监控管理系统
充电桩监控管理系统是一个综合性的智能管理体系，其架构主要包含感知层、网络层和应用层。感知层由分布在各个充电桩和充电站环境中的各类传感器、智能电表、摄像头等设备构成，负责实时采集充电数据、设备状态以及环境参数等信息。网络层通过有线（如以太网）或无线（如 4G/5G、Wi-Fi）通信技术，将感知层收集的数据传输至应用层。应用层则是系统的核心控制与管理中枢，由监控服务器、数据存储设备和用户交互界面组成，实现数据的分析处理、监控指令、充电指令等下达以及用户与系统的界面交互操作。
系统主要界面：
- 电力监控系统
伴随着科技飞速的进步、泛在电力物联网的普及、电力设备和系统智能化程度极大提高，用户对于供电可靠性和电能质量的要求不断增强。于是，基于云计算、大数据、移动通讯等技术的电力智能运维系统取代传统的电力运维已成必然。Suctrncloud-1000是一套由协成科技自主研发、在CBZ-400的基础上，运用移动互联网、边缘计算、云计算、大数据等先进技术与传统的电力运维相结合进行升级，实现电力设备的智能化运维，为企事业用户提供集远程数据监控、资产管理、运维服务、数据托管为一体，打造无人值守、24小时全方位监视的一站式服务。
系统主要界面：
大屏展示
通过大屏展示可以整体了解平台的运行情况，包括当前接入的站点数量、装机容量、在线设备数量、通讯网关、视频设备数量、总运行功率、总负荷率、还有当前运维的概况、最新事件记录、今日昨日、当月的用电分析情况、当前变电所的用电排行、分项占比等曲线信息。
一次系统图
通过后台配置、生成一次配电高低压系统图或是配电柜实景图、它可以实时监测和遥控（分合闸）变电所每个回路用电情况、便于在线查看。点击某个配电回路后可以查询该配电回路的各类详细用电参数、包括电流、电压、功率、频率、电能等实时值和它们的最小值、最大值、平均值；
故障报警
可根据实际运行情况进行设备告警、包括遥信变位告警（开关跳闸）、遥测越限告警（过压、欠压、过流、线缆温度过高、绕组温度过高等）、运行报警（仪表离线、网关离线、通信异常等），并将接收到的报警信息通过网页端声音提示、公众号、短信、邮件等媒介推送到用户面前，告警上下限可以根据现场灵活配置；
环境检测
实时监测变电所每一天的运行环境、包括环境温湿度、水浸、烟感、出现异常时可以进行相应的告警推送和反馈、并可以实现联动功能、当配电室环境出现异常时、摄像头主动抓拍图片、推送给用户，也可以支持视频的直播、录像回放等；
能效分析
系统支持按照配电回路、比如：分项、支路、区域、部门等分类统计每时、每天、每月、每年的用电数据，并进行同环比分析；按尖、峰、平、谷统计各配电回路的用电量以及用电金额；按月统计每个回路的需求量及发生值，为企业需量申报提供依据；
- 案例
协成科技本部微电网项目
光伏容量：170kw
储能容量：233Kwh*3
充电桩：一台80kw充电桩、两台7kw交流桩
光伏、风电采用0.4kV并入市电
客户需求：需要将现场的光伏发电平台、储能系统、充电桩云平台、做系统集成，实现 三个系统用一个平台集中监测。
解决方案：
光伏发电云平台通过http接口协议将数据上传到S-cloud2.0平台
储能系统通过订阅mqtt协议、将数据发送到S-cloud2.0平台
充电桩云平台通过http接口协议将数据上传到S-cloud2.0平台
平台展示：
五、总结
光储充荷一体化平台的核心要义是把光伏发电、储能系统、充电桩进行有机融合，构建起一个兼具高效性与灵活性的能源管理系统。该系统优势显著，主要体现在以下几个方面：
提高光伏消纳率：借助储能系统，光伏发电产生的多余电能得以妥善储存，避免出现浪费现象，并且在能源需求时段能够及时释放，极大地提高了光伏发电的利用效率。
削峰填谷，降低用电成本：储能系统具备在电价低谷时充电，在电价高峰时放电的功能，企业可借此特性，有效降低电费支出，实现更经济的用电模式。
保障电力供应稳定性：当电网出现不稳定状况或者遭遇停电时，储能系统能够迅速切换为备用电源，保障关键负荷的持续稳定供电，减少因停电造成的损失。
减少对电网的冲击：通过有序安排充电以及利用储能系统进行调节，光储充一体化系统能够有效缓解充电桩对局部电网造成的冲击，防止变压器出现过载情况，维护电网的稳定运行。
